LED防爆燈隔爆面綜述篇

      隔爆型防爆類型被廣泛應用于防爆場所，主要是因為很多大功率的設備，照明設備等無非做到本安或增安類型設計，相對其他幾個如正壓型，澆封型等防爆類型在批量化生產時，僅需模具實現后就可以“一勞永逸”。有利于降低成本，提高生產效率。
     同時，多年的實踐操作也證實，隔爆型防爆安全系數高，切實可行。所以，恒盛照明在開發LED防爆燈，LED防爆平臺燈，LED防爆泛光燈，LED通路燈，LED投光燈，LED高頂燈，LED泛光燈，LED平臺燈時，都應用了隔爆型防爆原理。

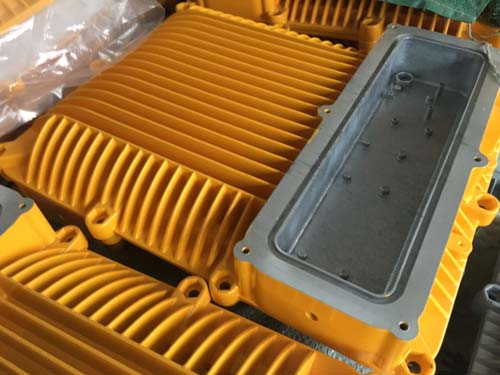

一、 LED防爆燈隔爆接合面結構規定：

    在設計模具的時候，就應當考慮到以下結果要素。
1、電氣設備靜止部分隔爆接合面、操縱桿和軸及帶軸承轉軸的防爆接合面與相應外殼容積對應的最大間隙必須符合表一的規定。快動門式的隔爆接合面的最小有效長度不小于25mm
2、隔爆接合面的平均粗糙度不得高于6.3μm。
3、隔爆面無銹蝕（用棉紗擦后，仍有銹蝕斑痕者為銹蝕，而只留云影，不算銹蝕）。
4、用螺栓緊固的隔爆面：
①螺栓、彈簧墊圈必須齊全和緊固（緊固程度以將墊圈壓平為合格）。
②彈簧墊圈的規格須與螺栓相適應，（偶爾出現個別彈簧墊圈斷裂或失去彈性時，檢查該處防爆間隙，若不超限，更換合格彈簧墊圈不為失爆)。
③螺栓或螺孔不能滑扣（但換同徑長螺栓加螺母緊固者除外）。
④螺栓和不透螺孔的配合，緊固后螺栓和螺孔上剩余螺紋軸向長度應大于彈簧墊圈厚度的1.5倍；螺孔周圍及底部厚度大于3mm。
⑤同一部位螺栓、螺母規格應一致，鋼緊固螺栓擰入螺母的深度不能小于螺栓直徑。
⑥沉孔鋼緊固螺栓伸入螺孔長度應大于該螺栓的直徑，鑄鐵、銅、鋁件不小于螺栓直徑的1.5倍；如果螺孔深度不夠，則必須上滿孔。
⑦電動機接線盒蓋不得上反。

二、 LED防爆燈隔爆接合面參數規定：

      LED防爆燈在生產制造過程中，應符合以下參數要求，否則就判斷為次品再加工或廢品銷毀，不得利用或讓步接受。
LED防爆燈，LED防爆平臺燈，LED防爆泛光燈，LED通路燈，LED投光燈，LED高頂燈，LED泛光燈，LED平臺燈時隔爆面上，在規定長度及螺孔邊緣至隔爆面邊緣的最短有效長度范圍內的缺陷不能超過如下規定：
1、對局部出現的直徑不大于1mm；深度不大于2mm的砂眼，在40、25、15mm的隔爆面上，每平方厘米不超過2個。
2、偶然產生的機械傷痕，其寬度與深度不大于0.5mm，剩余無傷隔爆面有效長度不小于規定長度2/3。
3、隔爆面上不準涂油漆（發現有油漆時檢查該處間隙不超過規定，無油漆的接合面長度在接合面長度不小于規定長度2/3的不為失爆）。

三、防爆電動機

     上面主要講的是LED防爆燈，LED防爆平臺燈，LED防爆泛光燈，LED通路燈，LED投光燈，LED高頂燈，LED泛光燈，LED平臺燈等防爆產品，這里概述防爆發電機的結構及參數要求。
1、電動機軸與軸孔的隔爆接合面在正常工作狀態下，不應產生摩擦。采用圓筒隔爆接合面時，軸與軸孔配合的最小單邊間隙須不小于0.075mm。
2、滾動軸承結構，軸與軸孔的最大單邊間隙，須不大于表一規定值的2/3。
3、隔爆結合面間隙和寬度不得小于表1、表2的規定，快開式門或蓋的隔爆接合面的最小有效寬度不小于25mm，否則為失爆。
1、靜止隔爆面的間隙與結合面寬度：【表1】
隔爆空腔容積（L） ≤0.5 0.5～2 >2
間隙（mm） ≤0.3 ≤0.4 ≤0.5
結合面寬度（mm） ≥8 ≥12.5 ≥25
2、活動部分（操縱桿及電機軸）隔爆結合面間隙與結合面寬度：【表2】
隔爆空腔容積（L） ＜0.5 ≥0.5 備注
結合面寬度（mm） ≥12.5 ≥25
間隙（mm） 操縱桿及孔 ≤0.3 ≤0.5
電機軸及孔 ≤0.4 ≤0.6

四、 不符合以下規定均判定為失爆：

     LED防爆燈，LED防爆平臺燈，LED防爆泛光燈，LED通路燈，LED投光燈，LED高頂燈，LED泛光燈，LED平臺燈等防爆產品特殊使用環境要求，安全第一的原則，所以不符合要求的產品，均判定為失爆不得使用，并整改。
1、 隔爆面劃傷為不完好，其深度與寬度不大于0.5mm，或無傷隔爆面有效寬度小于表1、表2規定值的2/3，為失爆。
2、 轉蓋式或插蓋式隔爆面的寬度不得小于25mm，間隙不得大于0.5mm，否則為失爆。快開式門或蓋因變形打不開，且隔爆面間隙大于或結合面有效寬度小于表1規定值為失爆，否則為不完好。
3、 隔爆面的表面粗糙度應不大于6.3um，操縱桿的粗糙度應不大于3.2um，否則為失爆。
4、 隔爆面有銹跡，用棉紗擦后，有“云影”為不完好，仍留有銹蝕斑痕者為失爆。（云影：青褐色氧化鐵云狀痕跡，用手摸無感覺）。
5、 隔爆面局部存在直徑大于0.5mm，深度大于1mm的砂眼，在1cm2范圍內超過5個為失爆。
6、 隔爆面上不得有油漆和硬雜物，否則為失爆。
7、 隔爆面應磷化或涂以適量的中性凡士林等合格的防銹油（磷化后也可涂凡士林油），磷面脫落并未涂防銹油為失爆。涂油應在防爆面上形成一層薄膜為宜，涂油過多為不完好。

        【LED防爆燈隔爆面綜述篇】溫州市恒盛照明電器有限公司提供。歡迎轉載但請標明出處。
      【恒盛照明網宣部】
